处理器

Intel Bay Trail-M/D系列处理器

CPU

J1900

内存

技术

单通道DDR3L 1333MHz

最大容量

8GB

内存槽

1 x 204Pin DDR3L SO-DIMM(Non-ECC)

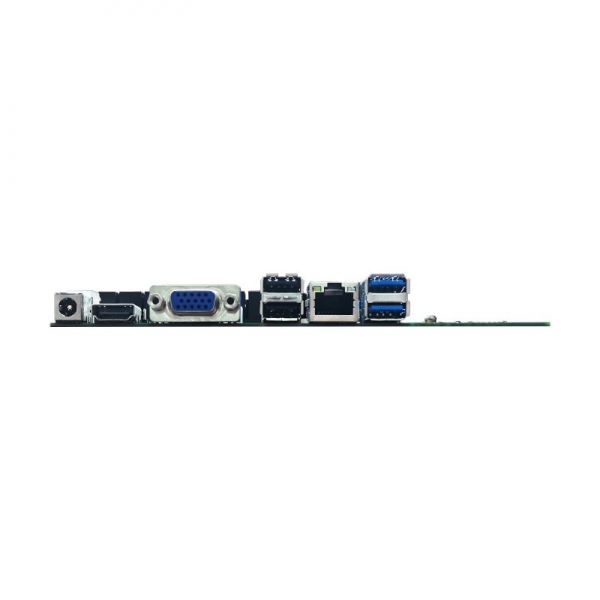

后置I/O

电源接口

1个标准2.5mm DC电源插座；1个2x2 ATX电源插座可选

HDMI

标准D型插座，支持HDMI1.2，最大分辨率：2560*1600@60Hz

VGA

标准DB15插座，最大支持分辨率2560*1600@60Hz

Ethernet

1个或者2个(LAN1座子和USB2.0座子共LAY)千兆网卡, RTL8111H网卡芯片

USB口

2个USB接口(USB3.0座子上方接口为USB2.0，座子下方为USB3.0接口)

AUDIO

2个(Mic-in，Line-out)

内部连接器

USB口

5个USB2.0接口(一个FUSB可转接出两个USB2.0接口)

PS/2接口

1*7Pin 2.0mm白色插座，可连接PS2键盘和PS2鼠标

串口

6个(串口均支持RS232模式，其中COM2、COM3支持RS422、RS485模式)

并口

1个2*13Pin插针

JHDMI接口

2*8Pin插针，支持最大分辨率2560*1600@60H(HDMI和JHDMI只能二选一)

JVGA

1*12Pin插针，最大支持分辨率2560*1600@60Hz,(VGA和JVGA只能二选一)

LVDS接口

支持单（双）通道18（24）位，最大分辨率可达1920*1200@60Hz

EDP接口

支持4 LANE eDP通道，支持最大分辨率1920x1200@60HZ（EDP和LVDS只能二选一可选）

Audio

1个2*5Pin插针(Mic-in, Line-out)

功放

1*4Pin 2.0mm白色插座，支持2个5W2欧的喇叭

Mini-PCIe

1个全长卡 Mini PCIe插槽（支持WIFI、4G）

MSATA

支持SSD硬盘

SATA接口

1个7Pin SATA接口，支持SATA 2.0（7Pin与22Pin接口可选）

GPIO

8路双向 3.3V

PWR接口

1个标准2x2PIN电源插座

Watchdog

输出

系统复位

间隔

可编程 1 - 255秒

功耗

最大功率

待机功耗：8.4W 满负载功耗：33.6W

环境

温度范围

工作环境

储存环境

-10～60℃ 湿度：5%~95%

-40~85℃ 湿度：5%~95%

物理尺寸

尺寸

170 mm x 170 mm
